在化工生產裝置及輔助設施內不可避免會存在很多可燃?xì)怏w和有毒氣體釋放源。為防止可能產生的人身傷害及火災爆炸事故的發生，保障企業安全生產，需在可能泄漏或聚集可燃?xì)怏w、有毒氣體的地方，設置氣體檢測報警儀，并將信號上傳至顯示報警控制單元。當現場存在危險時，可以及時預警。這一整套系統即可燃?xì)怏w和有毒氣體檢測報警系統（以下簡稱GDS系統）。

由于GDS系統目前仍處于發展中，尚無明確規范，且現有各要求存在相互沖突。如《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》（GB50493-2009）中規定“可燃?xì)怏w和有毒氣體檢測報警系統宜獨立設置”。但在安監總局116號文《國家安全監管總局關于加強化工安全儀表系統管理的指導意見》中又將GDS系統納入化工安全儀表系統（SIS系統）中。同時可燃?xì)怏w探測器又屬于消防部門管理，需要取得CCCF認證。

混亂的要求讓設計單位及廠家無所適從，GDS系統需不需獨立？GDS系統是否需要SIL認證？GDS系統應如何設計？這些問題目前尚無標準可參考。近期住房城鄉建設部公布了新版《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》（GBT 50493-2019），標準中對于GDS系統進行了詳細解釋，下面艾伊科技將以新標準條文為依據，對GDS系統的設計和選擇進行探討。

一

—————————————————————————————————————

說明：

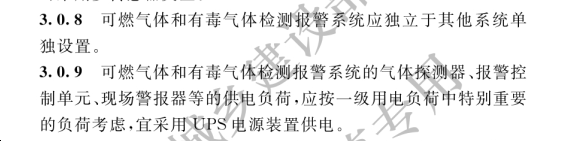

可燃氣體和有毒氣體檢測報警系統不能和產過程控制系統合并設計，是為了保證工藝裝置生產過程控制系統出現故障或停機時，可燃氣體和有毒氣體檢測報警系統仍能正常工作。因此GDS系統不能與工廠DCS系統合并，應從硬件、軟件分別獨立設置。

GDS系統作為裝置的安全獨立保護層，其可靠性是確保生產安全的基本要求。事故一旦發生，GDS系統能使工作人員及時處理，防止事故擴大，由于停電是事故發生的主要誘因，因此GDS系統應盡量配置UPS電源。

二

—————————————————————————————————————

說明：

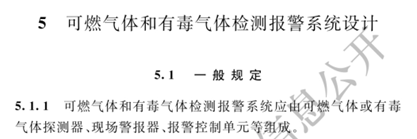

規定了GDS系統的組成部分，即探測器、報警器和報警控制單元，并不包含聯動。因此GDS系統僅用于報警，聯動設備不屬于GDS組成部分。

三

—————————————————————————————————————

說明：

闡釋了GDS系統是否需要CCCF認證，當GDS系統僅用于警示報警不介入消防聯動時，報警控制單元只需采用獨立設置的以微處理器為基礎的電?產品即可，不需要取得消防產品型式檢測（CCCF）報告。

如果GDS系統中可燃?xì)怏w探測器信號需用于消防聯動，則報警控制單元應采用取得CCCF認證，且信號傳輸至消防控制室。

四

—————————————————————————————————————

說明：

規定了GDS系統與SIS系統的關系，GDS系統不需要取得SIL認證，如果探測器信號用于安全儀表系統（SIS系統），應該獨立設置，不能并入GDS系統。

五

—————————————————————————————————————

說明：

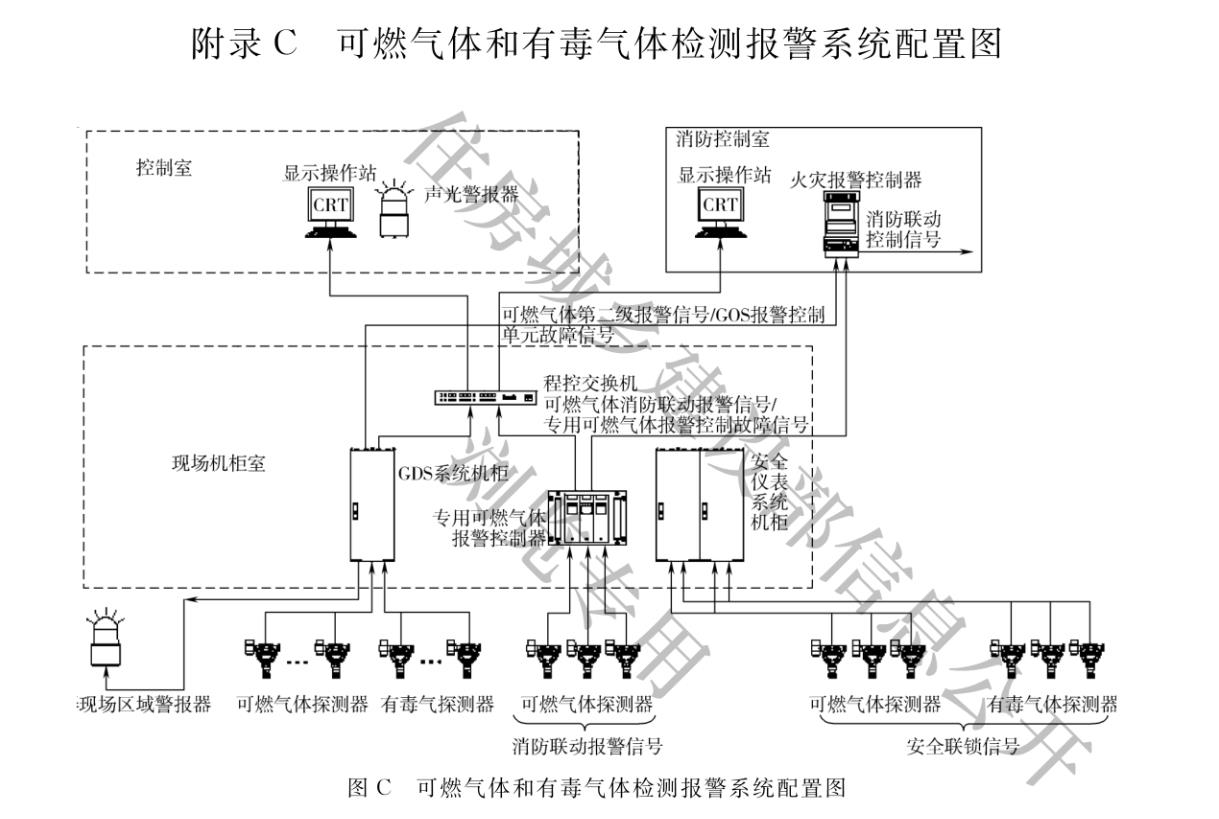

GDS系統配置圖實際體現的主要是功能分布圖、信號流向邏輯圖，并不是真正的配置圖、施工圖。

六

—————————————————————————————————————

說明：

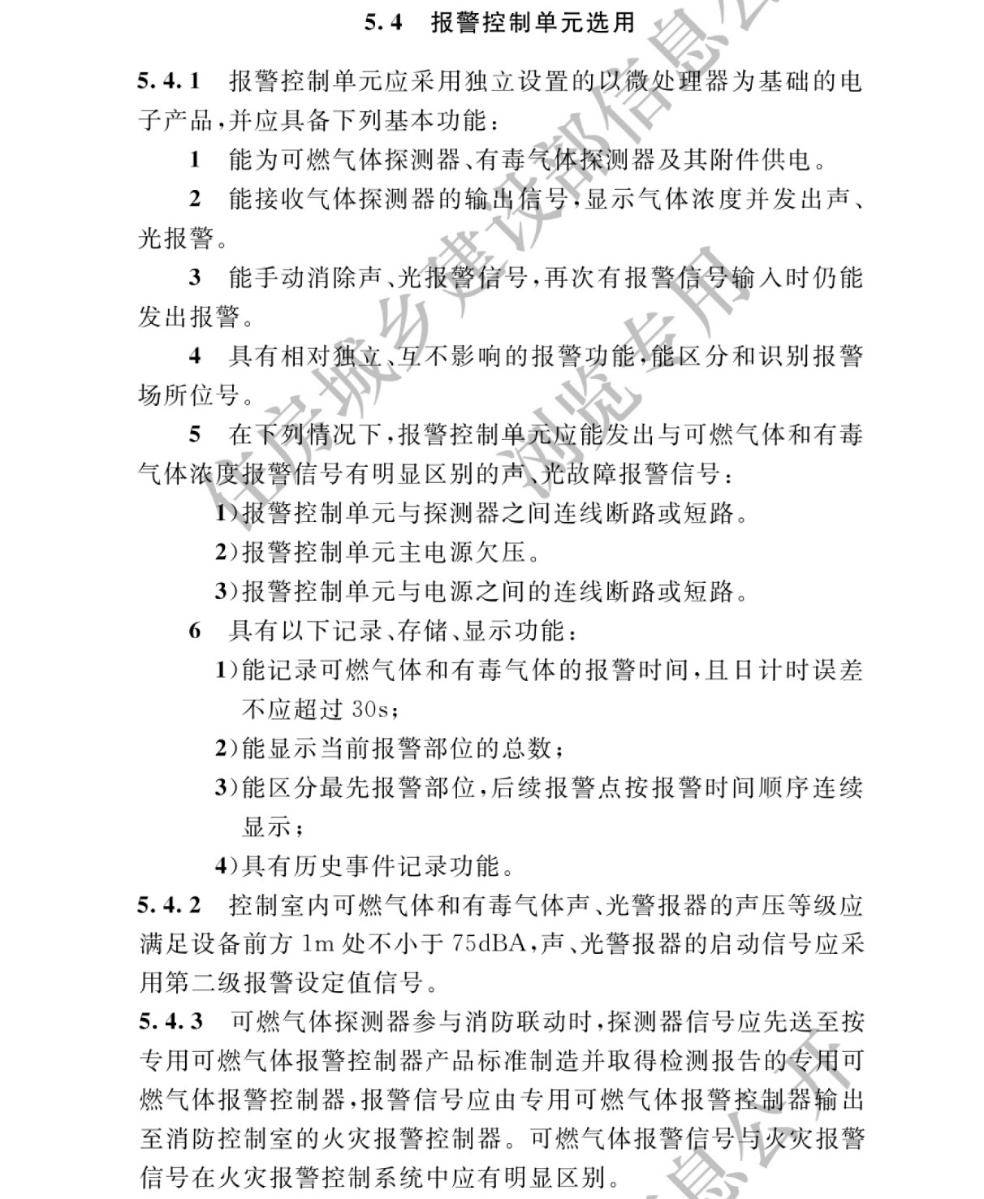

詳細規定了GDS系統的功能要求，GDS規格書中應明確具備以上功能。

產品介紹：

AEGDS2000型可燃?xì)怏w和有毒氣體檢測報警系統（GDS系統）是艾伊科技依據自主研發的可編程控制系統，系統完全符合GBT50493-2019相關要求，適用于化工、能源、食品、鋼鐵等工業領域的氣體泄漏檢測報警需求。

系統由氣體檢測報警儀、機柜式氣體報警控制單元、數據采集模塊和工作站組成，可實現現場檢測報警、數據實時傳輸、遠程顯示報警、歷史記錄查詢等功能。

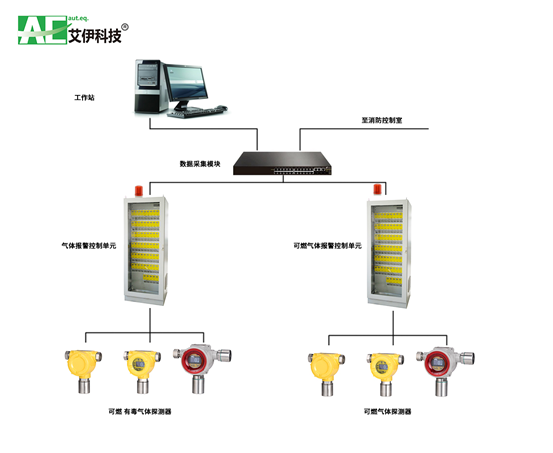

 AEGDS2000系統架構（注：該系統圖僅供參考，實際產品可能會因需求不同有所區別）
