艾伊科技可燃?xì)怏w探測器的安裝要求

文章出處：艾伊科技人氣：-發表時間：2017-01-11 10:55:00

艾伊科技可燃?xì)怏w探測器依據檢測氣體的密度及風向來確定探測器的安裝位置，但應避免將探測器安裝在空氣流動過大的地方。一般情況下，面積適中的室內空間，可依據保護半徑均勻布點，即探測器安裝在離釋放源距離7.5m以?xún)?nèi)或兩只探測器的水平距離在15m以?xún)?nèi)；面積過大或存在大量可通風部位的室內空間，應按室外情況布置探測器。探測器安裝在室外時，應布置在可燃?xì)怏w釋放源的全年最小頻率風向的上風側，與釋放源的距離不宜大于15m；探測器布置在可燃?xì)怏w釋放源的全年最小頻率風向的下風側時，與釋放源的距離不宜大于5m。

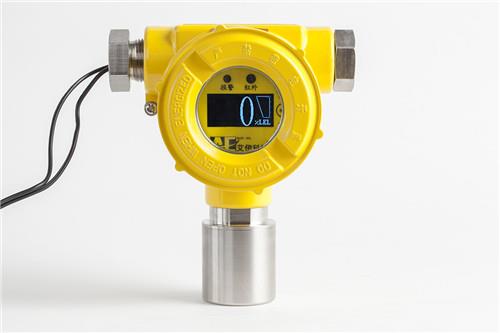

Anr現場顯示可燃?xì)怏w檢測儀

可燃?xì)怏w探測器的安裝說明：

1、探測器是直接感受空氣中可燃?xì)怏w的關鍵部件，其安裝位置可否合理，將關系到整個監控系統可否正常發揚監控功用，使系統處于最佳的義務形狀。探測器為防爆電氣設備，應安裝在風險區（含有可燃?xì)怏w的運用現場）。

2、節制器為非防爆設備，應安放在非防爆場所的安全區內，如儀表室、節制室、消防室、值班室等，最好有專人值班的本地，易觀察、噪聲小的本地為好。

3、探測器和節制器經由三芯電纜的聯接構成可燃?xì)怏w監控系統。在風險場所電纜線需用金屬管或阻燃塑料管做外防護管，并選擇防火阻燃電纜。每臺節制器可節制1-8個探測器，它們之間的逐一對應關系在產品出廠前就曾經確定，安裝時應留心按照編號聯接。

可燃?xì)怏w探測器檢測比空氣重的氣體時，探測器安裝高度應距地面0.3～0.6m；檢測比空氣輕的氣體時，探測器安裝高度宜高出釋放源0.5～2m?？扇?xì)怏w探測器安裝要求：探測器應根據GB3836.15-2010《爆炸性氣體環境用電氣設備第15部分危險場所電氣安裝（煤礦除外）》的第9條和第10條的相關要求進行安裝。

可燃?xì)怏w探測器的安裝距離規范

一、在一個密閉空間內，當任意兩點間的水平距離超過8m時，可設置兩個或多個可燃?xì)怏w探測器，并應符合下列規定：

1、當使用石油液化氣或比重大于0.75的混合氣時，可燃?xì)怏w報警器距釋放源中心的水平安裝距離不應大于3m,兩探測器安裝間隔不應大于6m，宜設置在墻角等空氣不流通的部位。

2、當使用天然氣、人工煤氣或比重小于0.75的混合氣時，可燃?xì)怏w探測器距釋放源中心的安裝距離不應大于4m，兩探測器安裝間隔不應大于8m，距通風口，窗戶應大于0.5m。當空間高度超過4m時，應設置集氣罩或分層設置探測器。集氣罩應設置在距釋放源上方4m左右的位置，集氣罩面積不得小于1㎡，探測器安裝在集氣罩內。當不設集氣罩時，可分上下兩層設置探測器，上層距頂板0.3m以?xún)?nèi),下層距釋放源上方4m左右。

3、當密閉空間為狹長形狀，其橫截面積小于4㎡時，兩探測器安裝間距不應大于15m。

二、在一個較大的空間中，燃?xì)庠O(shè)施及燃?xì)庥镁咧徽家徊糠只虺蕳l狀時，可對釋放源實施局部保護。燃?xì)廨斉涞膬?chǔ)備站、門站等露天、半露天場所，氣體報警器探頭宜布置在可燃?xì)怏w釋放源的全年最小頻率風向的上風側，其與釋放源的距離不應大于15m。當探測器位于釋放源的最小頻率風向的下風側時，其與釋放源的距離不應大于5m。當燃?xì)廨斉湓O(shè)施位于密閉或半密閉廠房?jī)?nèi)，每隔15m可設置探測器，且探測器距任一釋放源不應大于7.5m。
